电涡流传感器在实际中拥有广泛应用

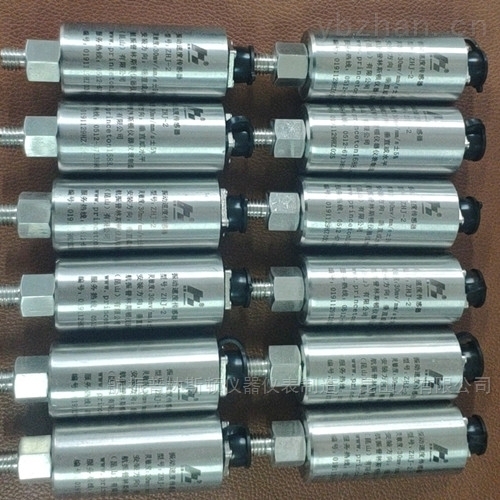

发布时间： 2020-08-26 点击次数： 704次电涡流传感器采用先进技术，严格按照ISO标准设计生产。公司过年来技术探索线圈温度稳定性的参数匹配技术，探头采用进口工程塑料高要求二次注塑成型工艺，确保探头密封、稳定、互换等性能。该传感器是基于电磁感应原理而工作的，但又*不同于电磁感应，并且在实际测量中要避免电磁感应对其的干扰。电涡流的形成：现假设有一线圈中的铁心是由整块铁磁材料制成的，此铁心可以看成是由许多与磁通相垂直的闭合细丝所组成，因而形成了许多闭合的回路。当给线圈通入交变的电流时，由于通过铁心的磁通是随着电流做周期性变化的，所以在这些闭合回路中必有感应电动势产生。在此电动势的作用下，形成了许多旋涡形的电流，这种电流就称为电涡流。电涡流传感器基本结构：结构较简单，主要是一个安装在框架上的线圈，线圈可以绕成扁平圆形，粘贴在框架上，也可以在框架上开一个槽，导线绕制在槽内而形成一个线圈，线圈导线一般采用高强度漆包铜线，如果要求高一些，可以使用银或银合金线，外部用聚四氟乙烯等高品质因数塑料密封。为充分利用电涡流效应，被测体为圆盘状物体的平面时，物体的直径应大于线圈直径的2倍以上，否则将使灵敏度降低；被测体为轴状圆柱体的圆弧表面时，它的直径为线圈直径的4倍以上，才不影响测量结果。检测效果还与被测体的厚度有关，不能太薄，一般需0.2mm以上。另外，对于非磁性材料，被测体电导率越高，灵敏度越高。对磁性材料则视磁导率及磁滞损耗的综合影响而定。实际应用：电涡流传感器以其测量线性范围大，灵敏度高，结构简单，抗干扰能力强，不受油污等介质的影响，特别是非接触测量等优点，而得到了广泛的应用。在火电厂中主要应用在以下几个监测项目：1、转子转速：在机组运行期间，连续监视转子的转速，当转速高于给定值时发出报警信号或停机信号。其工作原理：根据电涡流传感器的工作原理可知，趋近式电涡流探头和运行的转子齿轮之间会产生一个周期性变化的脉冲量，测出这个周期性变化的脉冲量，即可实现对转子转速的监测。2、转子零转速：零转速是机组在一种低于小旋转速度下运转的指示，这是为了防止机组在停车期间转轴的重力弯曲。工作原理和转子转速工作原理相同。3、偏心：转子的偏心是其受热应力弯曲的一种指示，它是在齿轮机构盘车时观测到的，它为转子不对中提供可靠、准确的监测数据。涡流探头可以连续监测偏心度的峰-峰值，此值和键相脉冲同步。其工作原理：偏心探头安装在汽轮机前轴承箱内轴颈处，其核心部分是一个电感线圈。当大轴旋转时，如果有偏心度，则轴与电感线圈的距离出现周期性的变化，使电感线圈的电感量产生周期性的变化，测出这个电感量的变化值，就可以测出轴的偏心度。4、键相：键相是描述转子在某一瞬间所在位置的一个物理量，键相探头和偏心探头一起监测大轴的偏心度，能够准确反应出大轴发生偏心的具体相位角。其工作原理：键相测量就是通过在被测轴上设置一个凹槽或凸槽，称为键相标记。当这个凹槽或凸槽转到探头位置时，相当于探头与被测面之间距离发生改变，传感器会产生一个脉冲信号，轴每转一圈就会产生一个脉冲信号，产生的时刻表明了轴在每转周期中的位置。因此通过将脉冲信号与轴的振动信号进行比较，就可以确定振动的相位角。5、振动：电涡流探头主要监视主轴相对于轴承座的相对振动。其工作原理：电涡流探头的线圈和被测金属体之间距离的变化，可以变换为线圈的等效电感、等效阻抗和品质因素三个电参数的变化，再配以相应的前置放大器，可进一步把这三个电参数变换成电压信号，即可实现对振动的测量。
